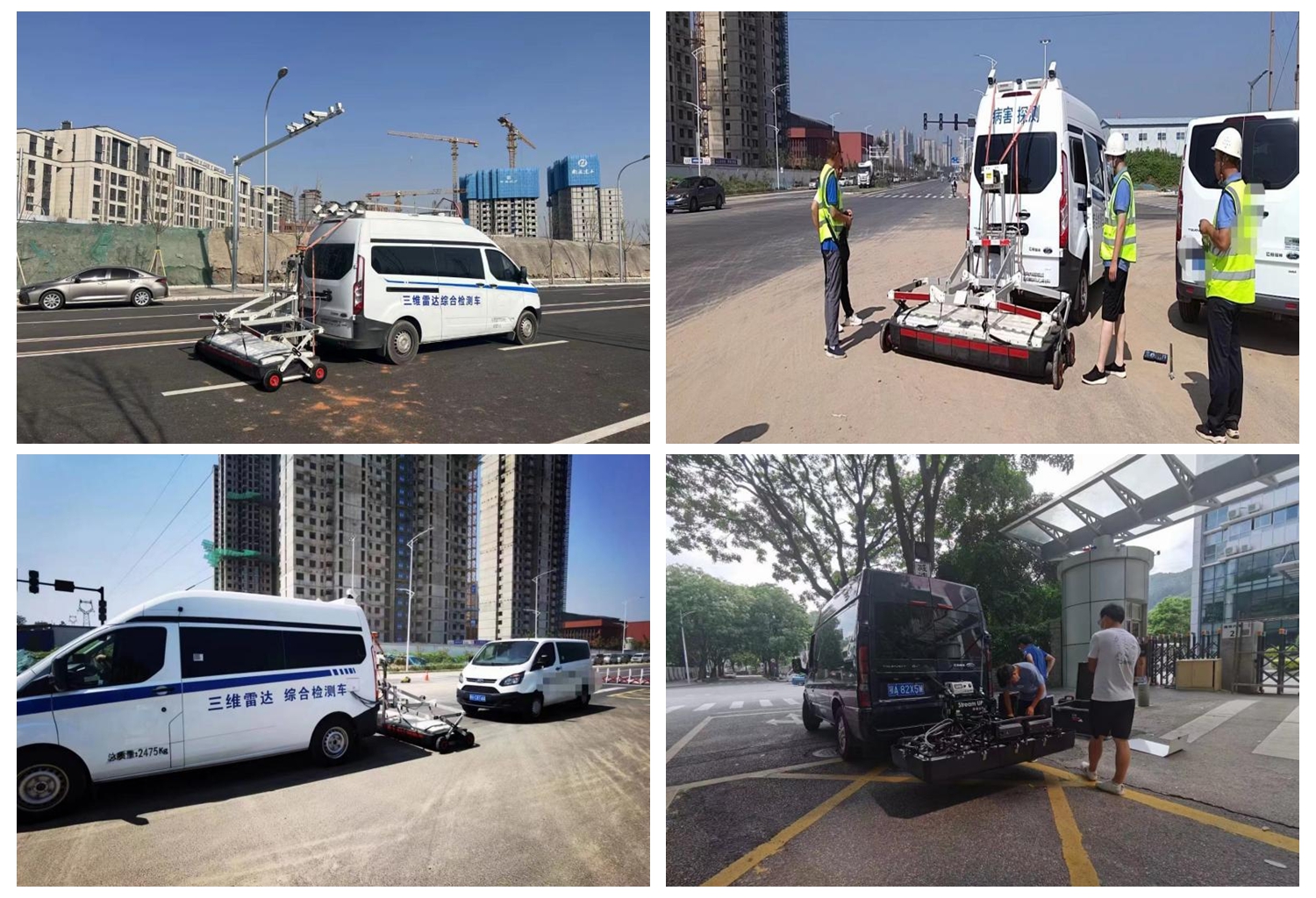

現場檢測照片：

　　檢測原理：

　　探地雷達方法是通過發射天線向地下發射高頻電磁波，通過接收天線接收反射回地面的電磁波，電磁波在地下介質中傳播時遇到存在電性差異的分界面時發生反射，根據接收到的電磁波的波形、振幅強度和時間的變化等特征推斷地下介質的空間位置、結構、形態和埋藏深度。

　　檢測方法：

　　1、檢測時應保證檢測天線平穩勻速直線行進，減少天線晃動，防止不必要的繞行。

　　2、檢測時移動速度應控制在不喪失采集數據為準，不宜太快。

　　3、應密切注意雷達圖像的變化，對圖像異常段做好記錄，必要時進行復檢或加密檢測。

　　4、應隨時記錄可能對測量產生電磁影響的物體形態及其位置。

　　5、檢測記錄應包括測線位置、編號、天線移動方向、標記間隔、天線類型以及異常描述等。

　　6.、原則上應不中斷交通，通過合理的交通組織，使對交通的影響降低到最小。應盡量將檢測工作放在交通流量較少的時段進行。當必須中斷交通才能提供必要的維修作業條件時，應保證作業條件，盡快恢復交通。

　　檢測方式：

　　利用三維探地雷達檢測出或便攜式灘地雷達，對道路進行地毯式全覆蓋檢測，并采用數碼相機對現場進行拍攝，用鋼卷次度道路路面異常位置進行量測，形成記錄。

　　測線布置應符合下列規定：

　?。?）測線布置應以縱向布線為主，橫向布線為輔。

　　（2）每車道應布設一條縱測線。應選取有代表特征部位布設局部橫測線，對于重點病害異常區段宜進行加密測線，必要時應根據缺陷目標形狀布置橫向測線。

　?。?）縱向布線應采用連續測量方式特殊地段或條件不允許時可采用點測方式，測量點距不宜大于20cm。

　?。?）測線沒1KM應有一個里程標記，標記應清晰。

　　數據處理：

　?。?）垂直帶通濾波：

　?。?）去除直達波

　　（3）背景去噪

　?。?）線性增益

　?。?）平滑增益
